ABOUT系統模板

CONSTRUCTION工序示範

1放樣測量

確認精確度,防止保護層不足。

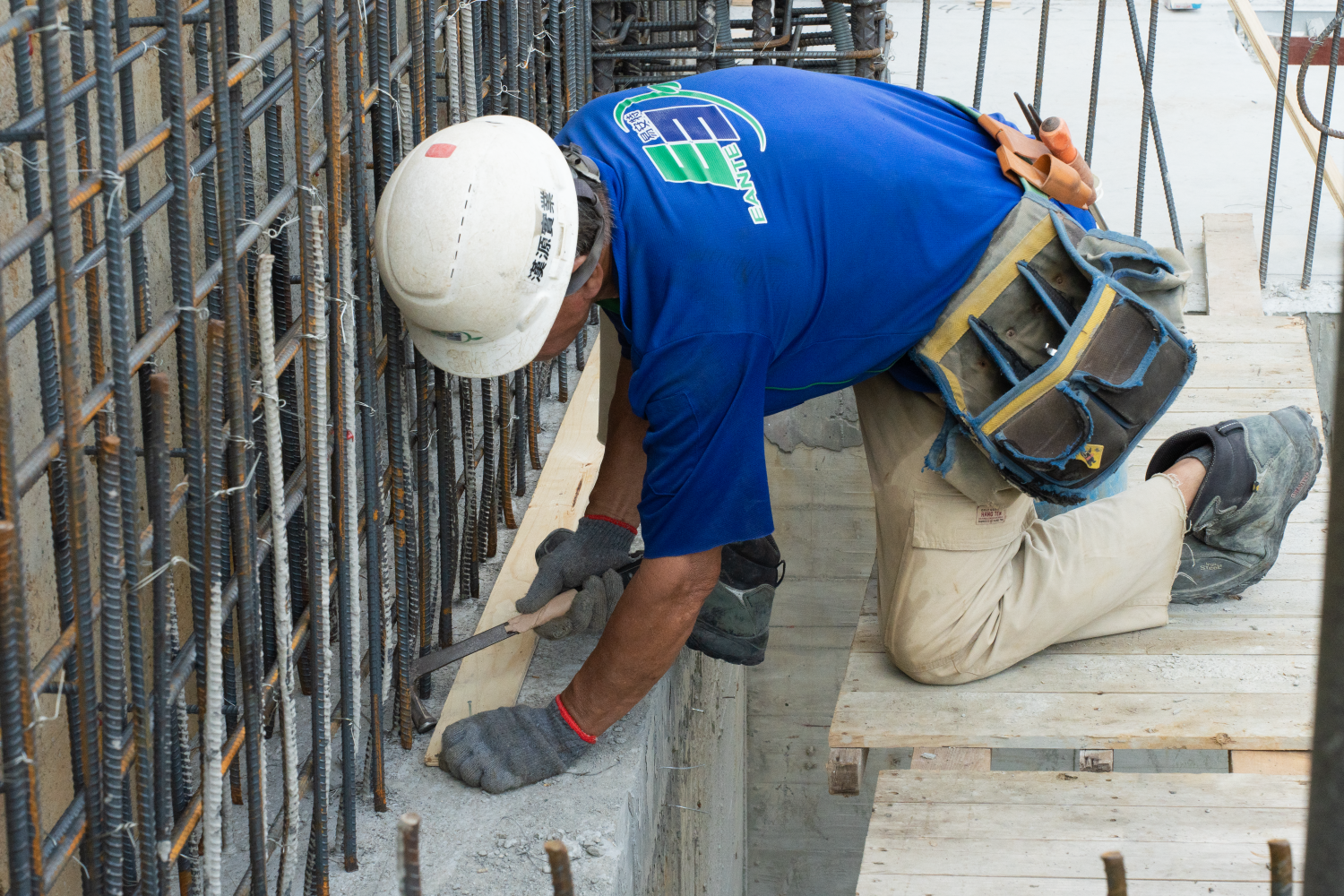

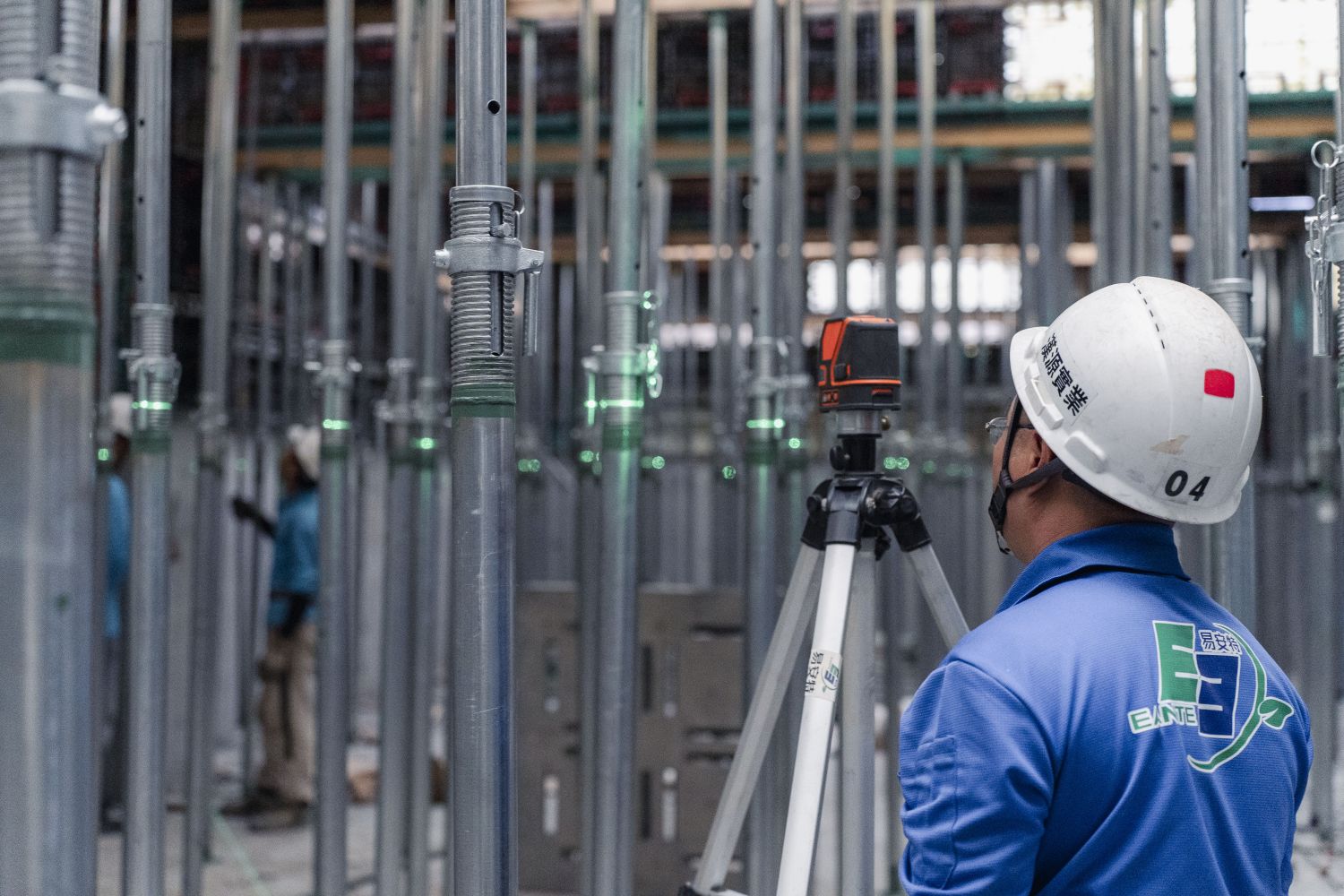

2調整地面水平高度

雷射架設水平線

釘水平(方便系統模板站立)。

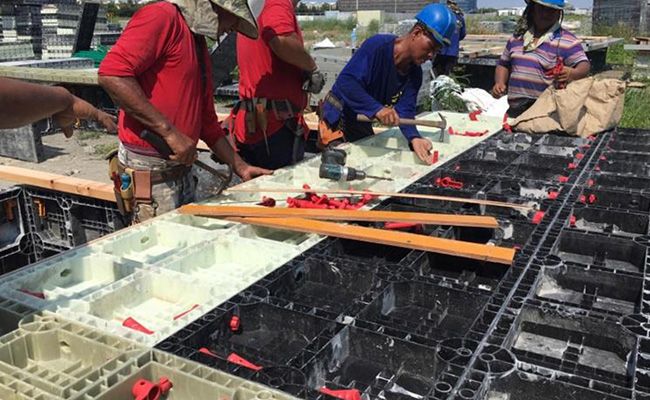

3材料分類整理

依照圖紙標示施工位置分放材料。

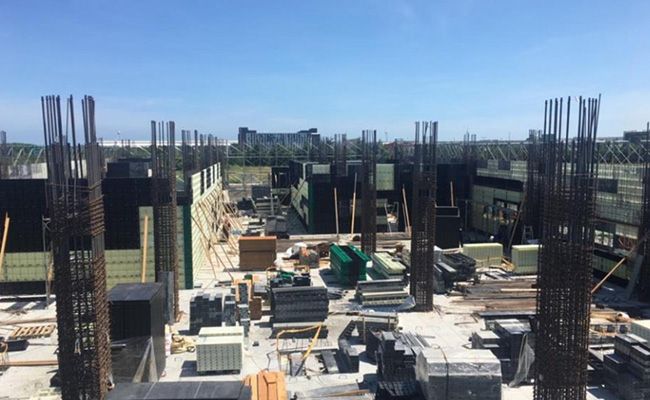

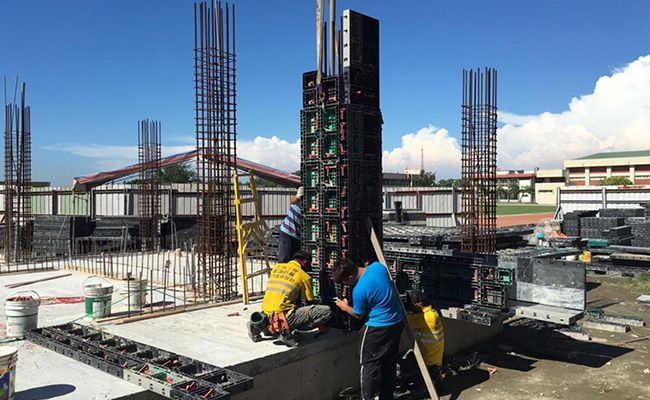

4單側模板與獨立柱體組裝

組立柱模板→師傅帶領中小工施作。
組立牆角模板→師傅帶領中小工施作。
組立外牆模板→由中小工施作,師傅指揮。

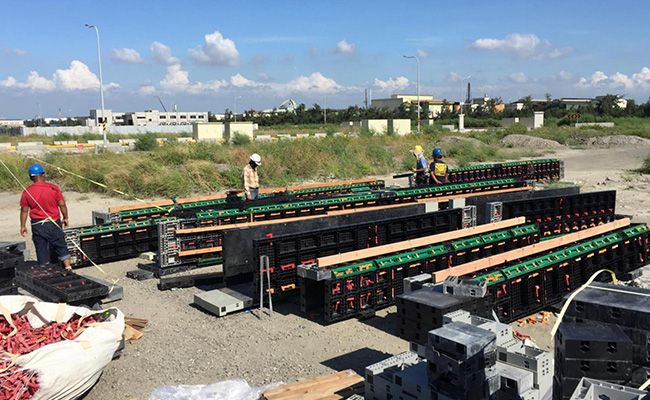

5樑體預組裝

綁鐵當中可以進行樑體及頂版預組裝。

6版預組裝

綁鐵當中可以進行樑體及頂版預組裝。

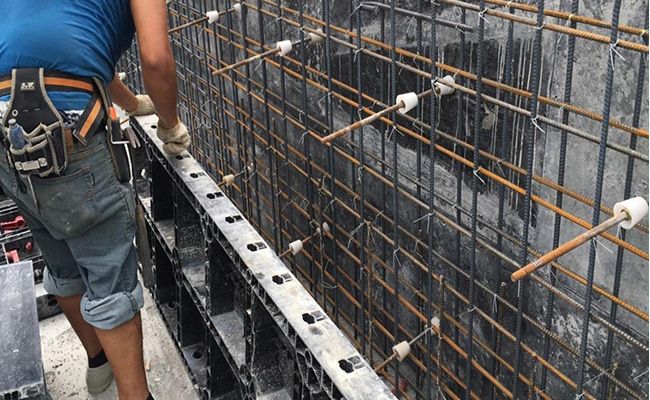

7放置模板緊束器

插入三節式對拉螺桿。

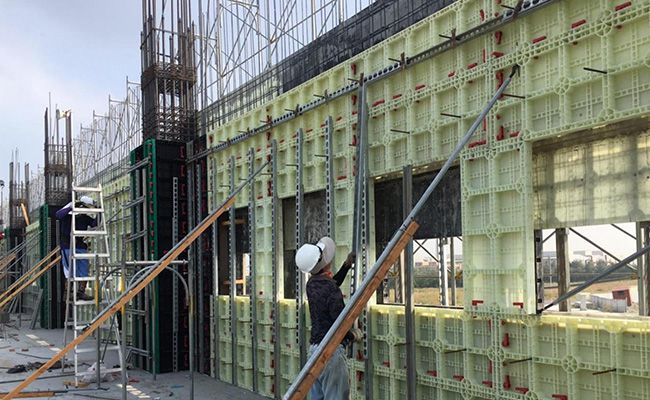

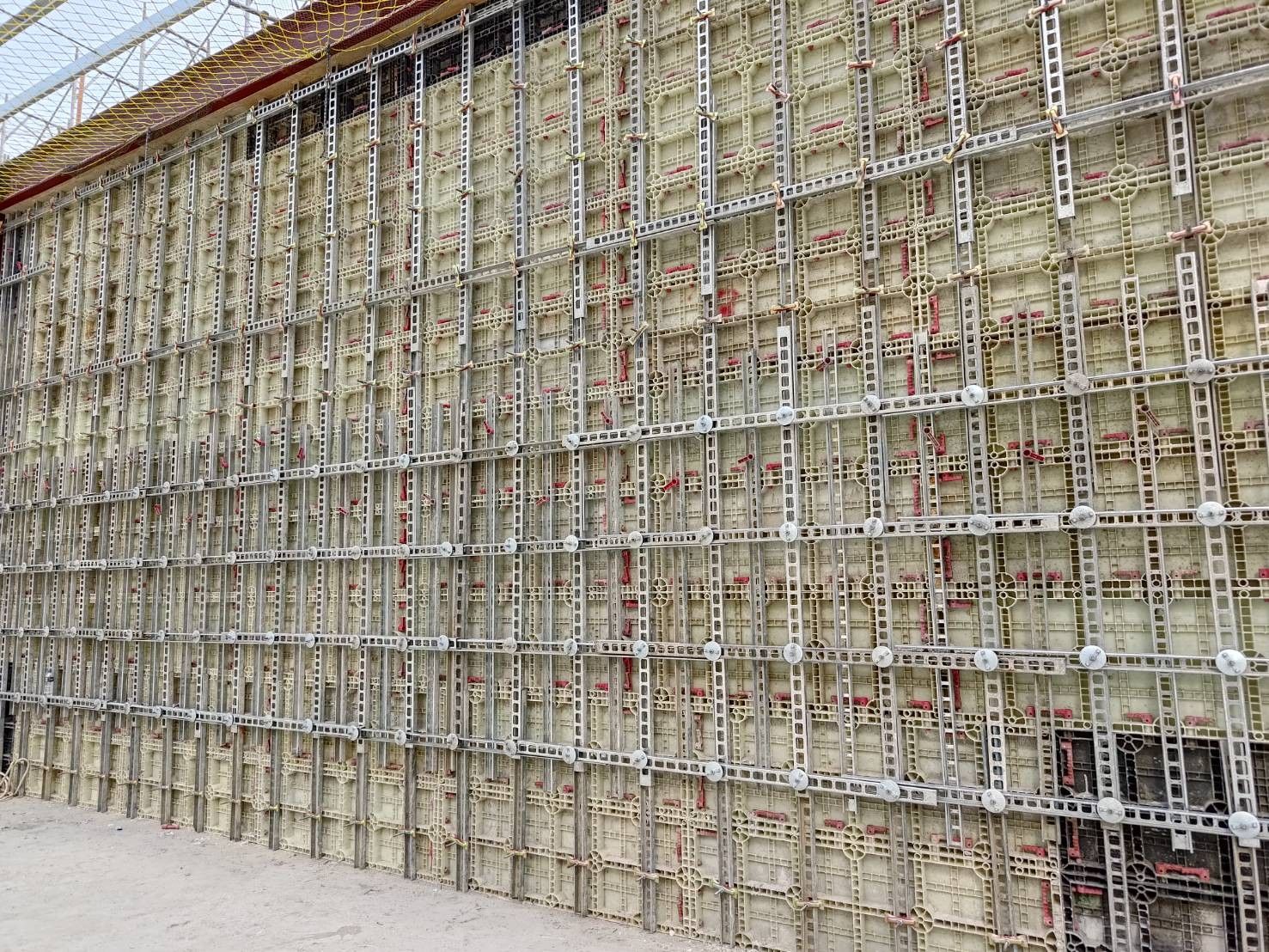

8牆面封模加固

封內模板→校正垂直度→牆面加固。

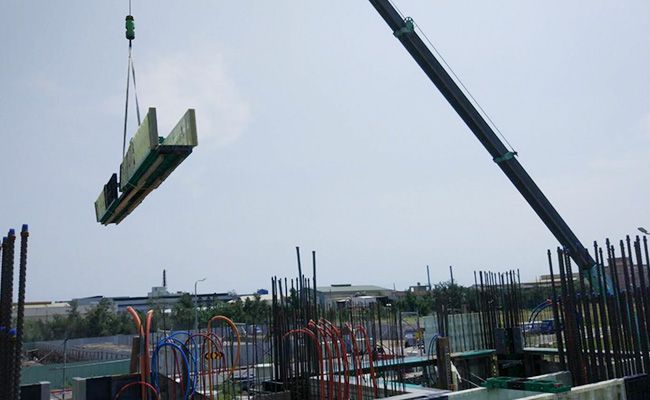

9吊入樑體組裝

吊入樑體模板。

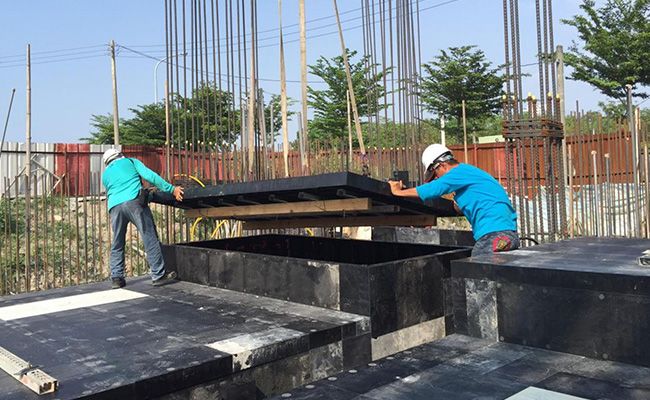

10版組裝

封吊入頂版模板。

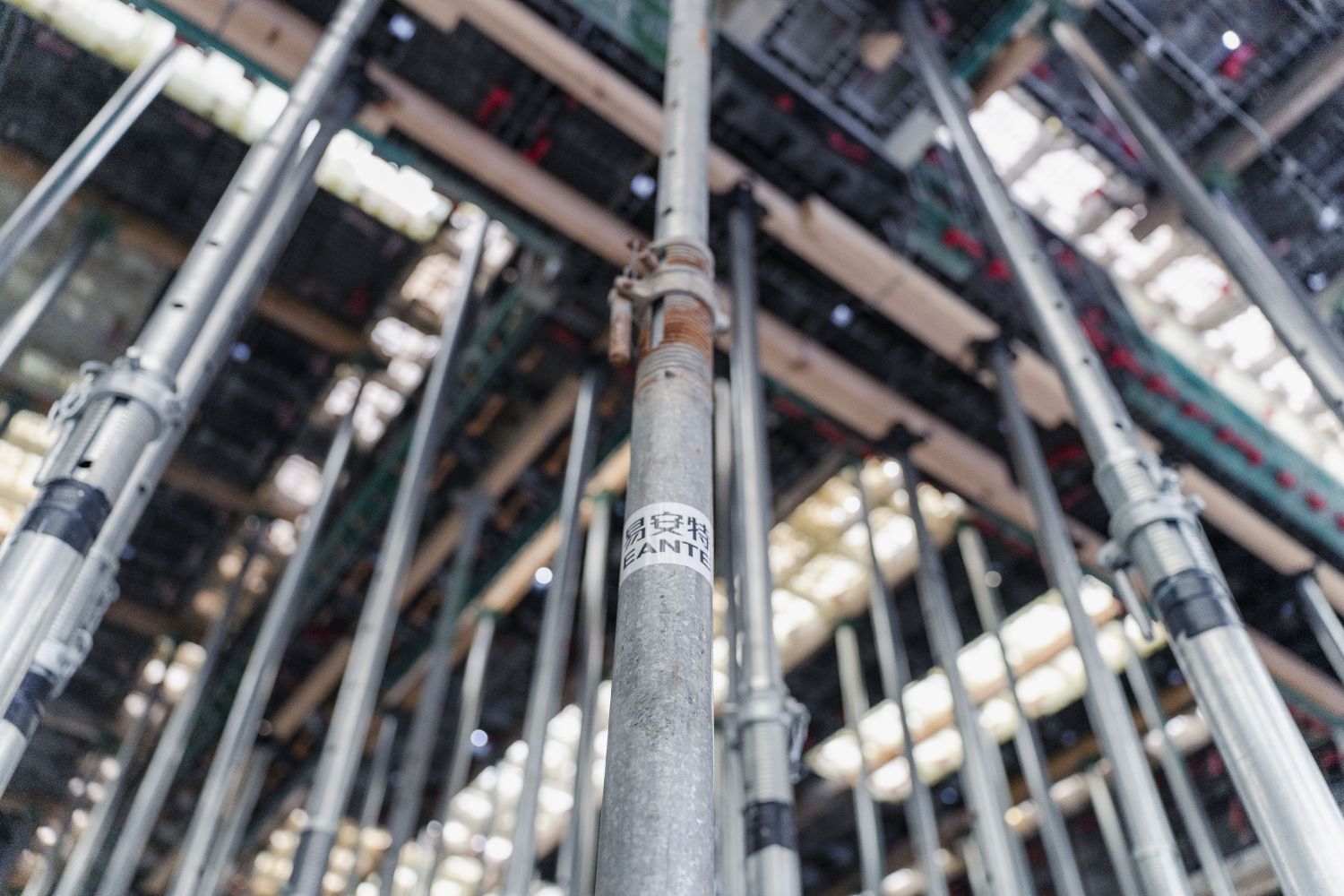

11樑版加固

樑體、頂版加固與支撐強化
(跨距60X90為原則)。

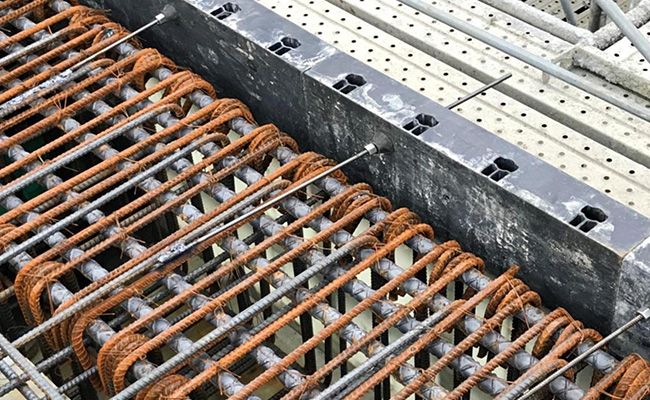

12牆體外側上沿加固

牆體外側上沿加固,防止蛇行現象
(將模板最上沿加固在版筋上,採焊接方式)。

13牆體加固

手柄、螺絲、bat由扣、垂直度、支撐點等(依水泥強度而定)。
